聚焦燃料电池的科学检测方式—S++燃料电池密度与温度测试系统

在燃料电池局部条件不同的情况下，会导致不均匀的质量转换，导致不均匀的电流生产。深入了解PEM燃料电池、DMFC 等电化学电池的关键之一是测量电流密度分布。在大型燃料电池中，这对于节省和可靠的操作以及高寿命是很重要的。

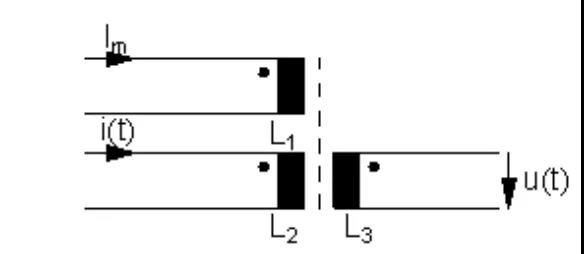

S++燃料电池密度与温度测试系统的测量单元是由小型变压器组成的。磁性材料的磁导率取决于磁化强度和温度。被测量的电流Im流过线圈L1，并引起磁性材料的磁化（虚线）。交流电i（t），提供给 L2，诱导电压 u（t）进入线圈L3。这个电压取决于磁性材料的磁导率(虚线)。所以Im的大小具有决定权。

单个测量单元按行和列串联进行，交流电i1（t）到in（t）将被连续输入矩阵以**行1到n。u1（t）到un（t）的电压将被采集为测量信号。测量单元不被交流电**，不会向测量信号传递任何信息。一般来说，用2n对导线可以达到n²个测量点。因此， 连接电线、评估电子的复杂性是线性的！这样，可以很容易地为任意大型燃料电池建立测量装置。

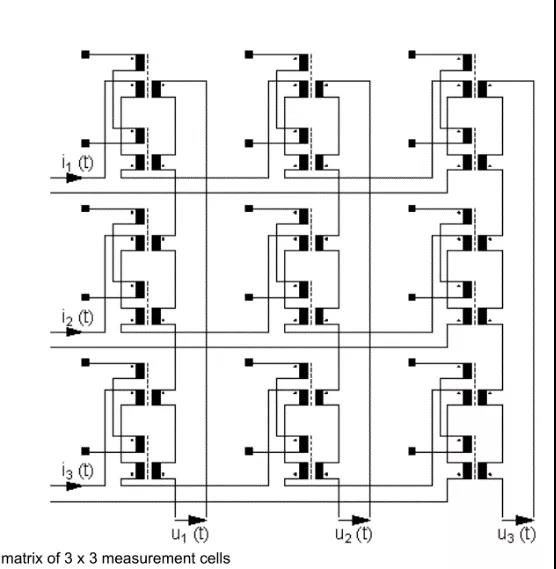

△以3×3测量单元为例

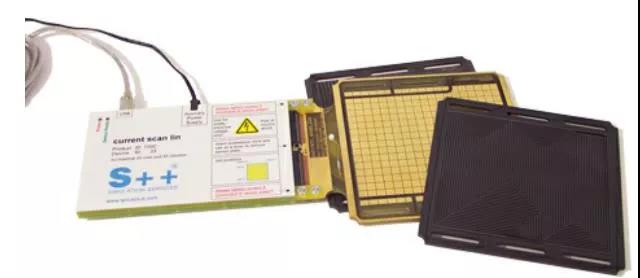

下图显示了一个定制的传感器板，其活动面积为 800cm²，46x36个测量单元。几乎任何设计都是可能的，测量单元的*小尺寸为7x7mm，**尺寸受到他们必须测量的电流的限制。

△定制的传感器板

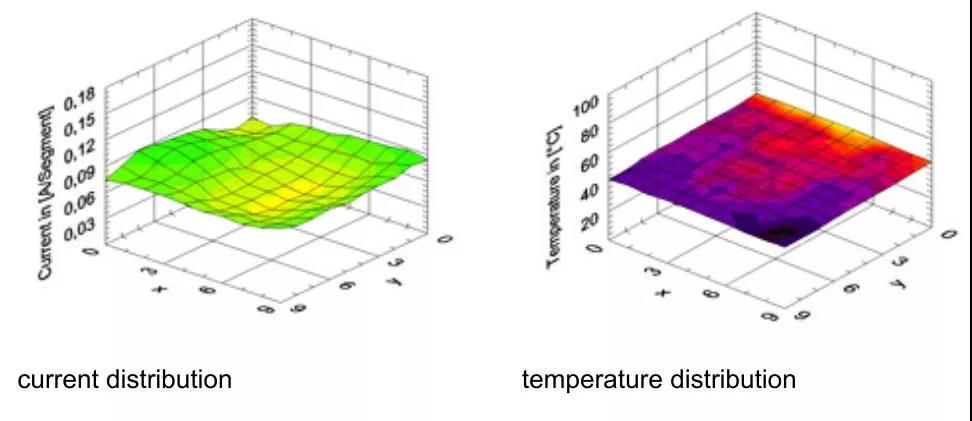

S++燃料电池密度与温度测试系统在燃料电池中可提供详细的流场分析、材料详细分析、燃料电池优化、燃料电池故障诊断、分辨率约7×7毫米、**可测电流3A/cm²、**可测温度180°C、有标准型号也可客制化。

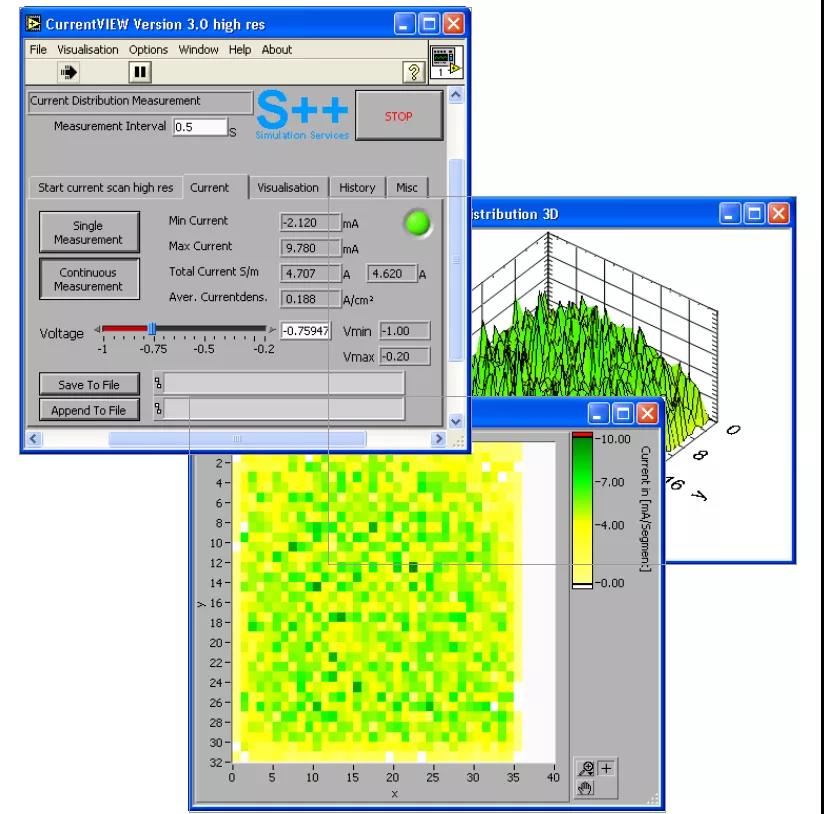

△S++燃料电池密度与温度测试系统软件界面

S++燃料电池密度与温度测试系统也适用于大型燃料电池。它通过USB连接到任何电脑，使用便捷！
