SPI压力分布采集系统应用于医疗床的设计与研发

医疗床，或称手术床，需要起到在手术过程中支撑患者让医生方便手术的作用，并且能够根据医生的需要调整**，有时头高脚低，有时左侧倾斜，有时还要摆放特殊**如**位或截石位等。不管摆放怎样的**，都要保证患者不能摇晃，甚至跌落坠床。什么样的医疗床才更符合人体工程学呢？不同设计的医疗床对人体压力分布又有何影响？

北京京显生物力学实验室的技术人员应邀为某企业生产的两款不同支撑板结构的医疗床与两款不同的床垫组合，在不同**下的体压分布情况做压力分布测试实验。

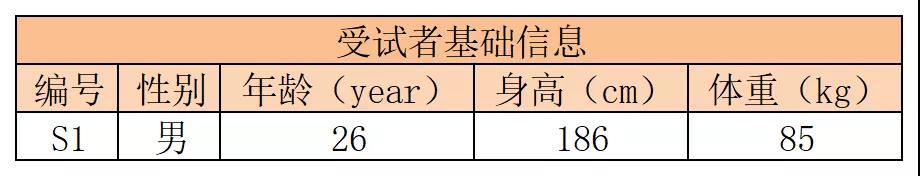

为探究不同组合下的医疗床对躺卧者全身压力分布的影响，我们选取了1名受试者配合完成本次实验。

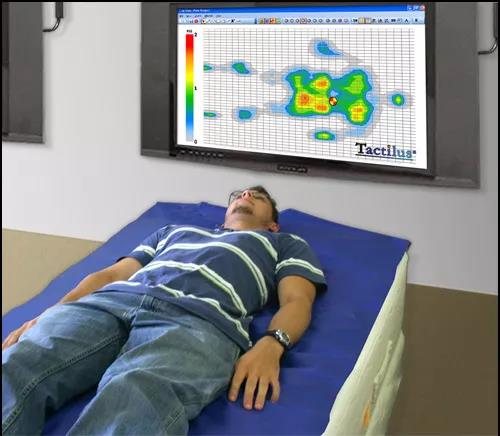

使用美国传感器公司（SENSOR PRODUCTS INC.）的床垫式柔性织物压力分布采集系统Bodyfitter-使用美国传感器公司（SENSOR PRODUCTS INC.）Tactilus 8.1数据分析软件对数据进行实时监控及后续的分析处理。该系统具备传感器由电阻式织布传感单元阵列组成，织布材料柔软，并有120%的延展性。可完全贴合人体座椅，符合人体工效学原理。此系统采用复杂的数学算法，智能的将信号与噪声分开，其电子屏蔽技术能够在****上避免传感器受噪声、温度和湿度的干扰。并具有由美国标准化研究院（NIST）出具的校准认证报告。

使用两款不同支撑板结构的医疗床（pst300、pst500），和两款不同硬度的床垫（黑色较硬床垫、白色较软床垫）进行测试。（因版权问题，实验主体不对外展示细节）

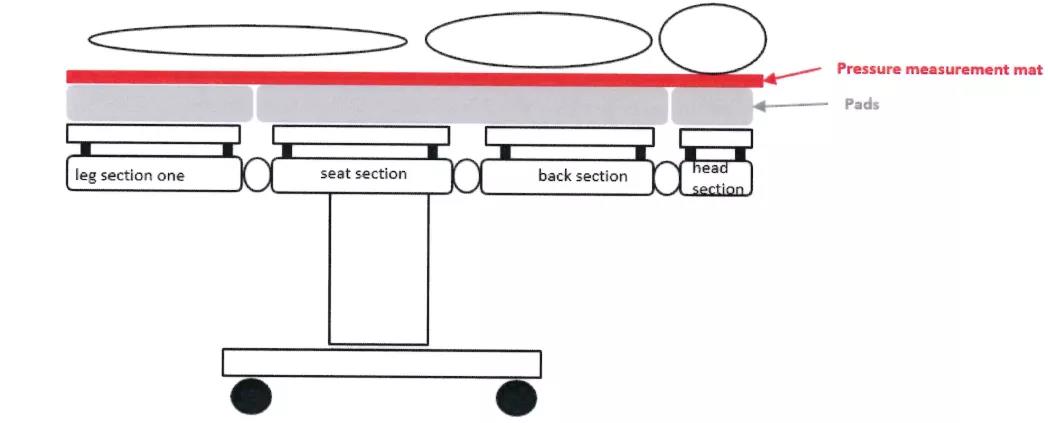

将医疗床板组装完成，将柔性织物传感器放置于医疗床垫之上，以实时记录压力分布的变化。

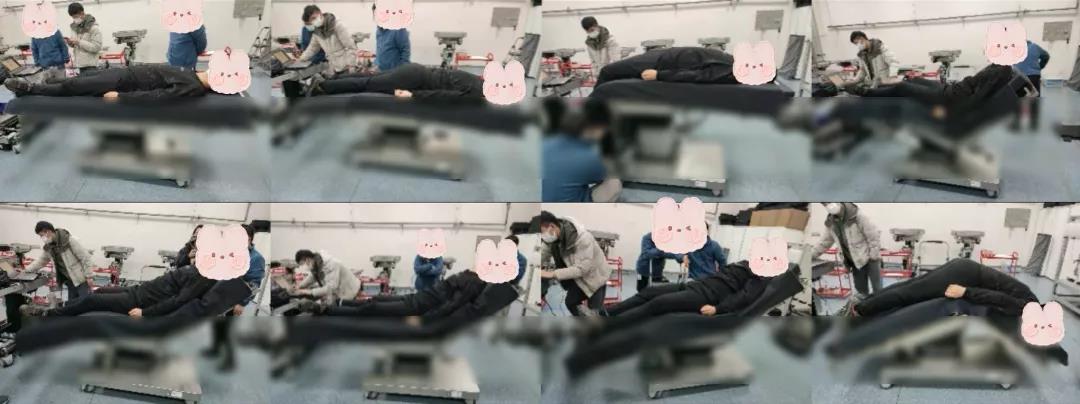

本实验采集了两款不同的床垫与不同支撑板结构的组合在不同**下的体压分布数据，拟通过体压分布结果探讨不同床垫硬度和不同床的结构对于人体压力的影响。评价指标为平均压强、**压强、接触面积。

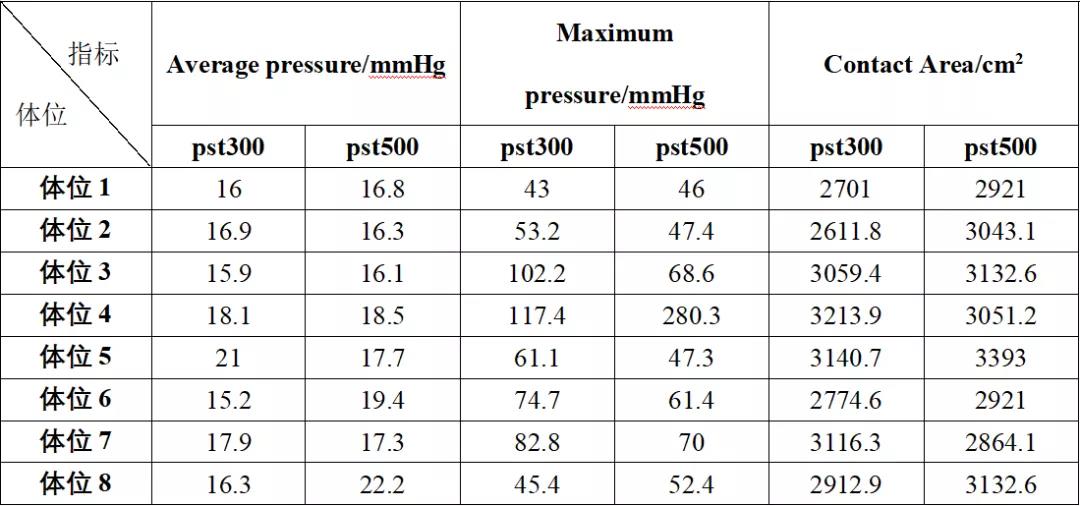

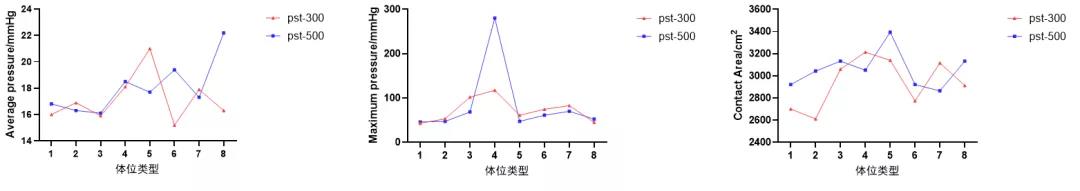

本研究结果发现，在使用黑色较硬床垫的情况下，两种不同支撑板的医疗床8个**的评价指标结果概览如下。

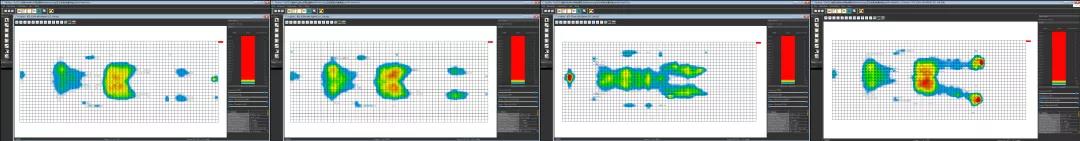

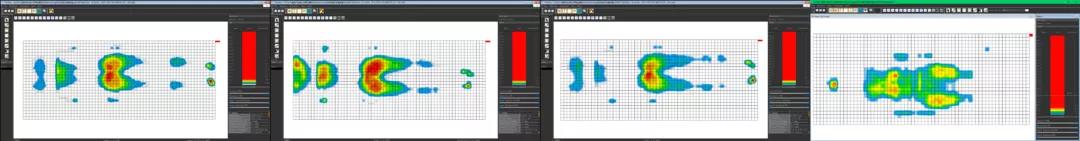

黑色床垫-pst300

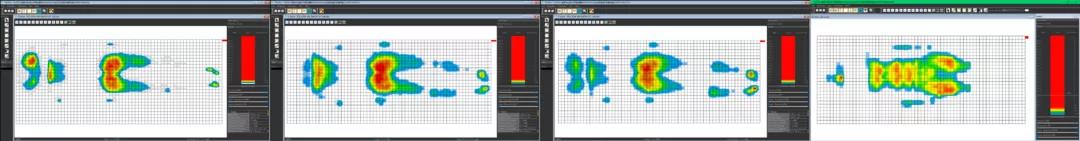

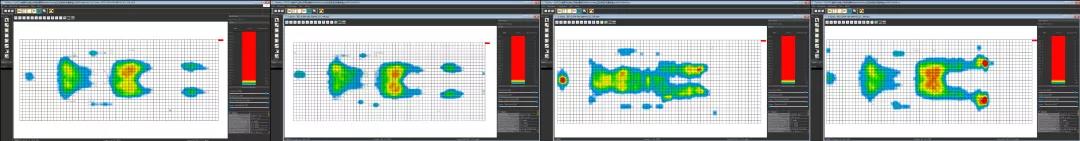

黑色床垫-pst500

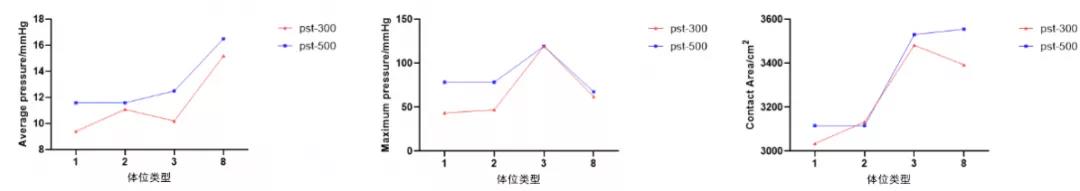

在较软床垫与两种不同支撑板结构的组合情况下，4个**的评价指标结果概览如下。

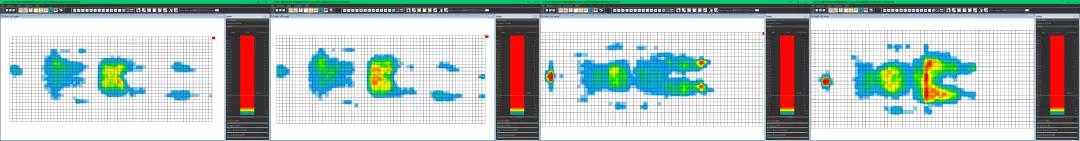

白色床垫-pst300

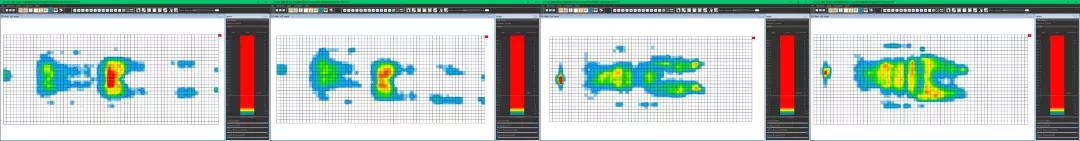

白色床垫-pst500

随着科学技术的发展，压力分布测试技术已经逐渐渗透至我们日常生活的方方面面。在医疗器械领域，它高精度的数据采集技术为高质量医疗设备的设计添砖加瓦，从而在不同程度上达到了为医疗设备发展增效的目的。
