简介

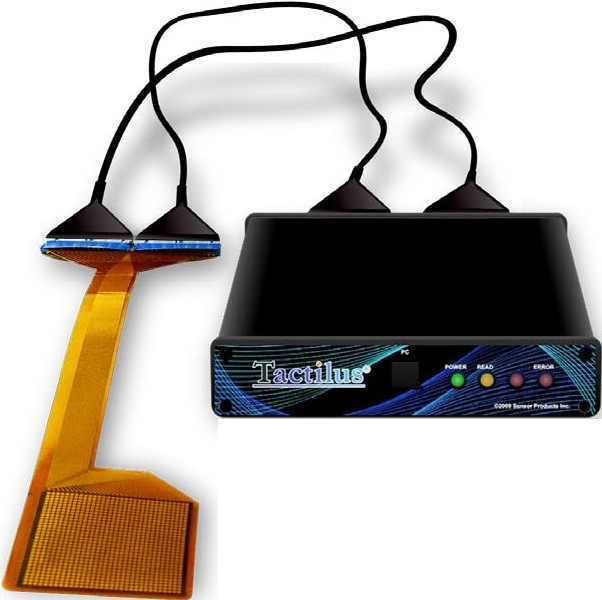

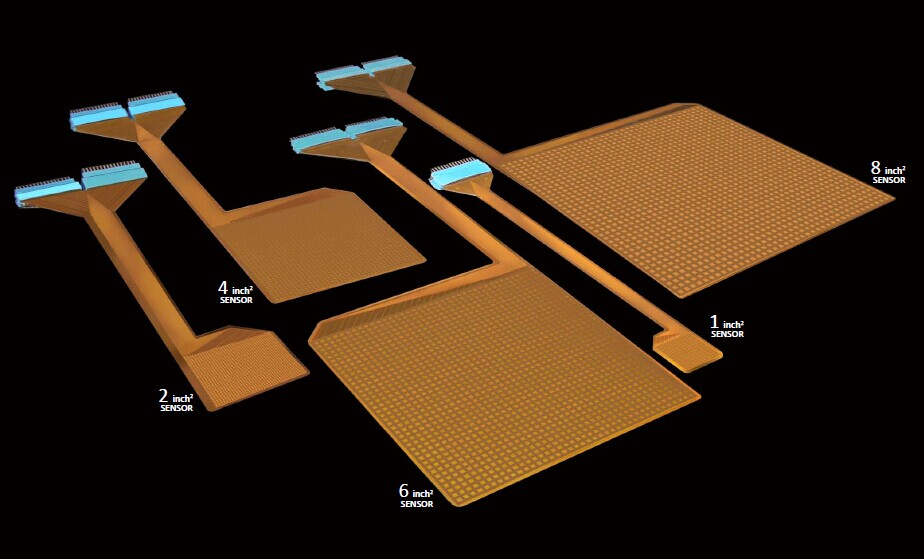

H-SERIES压力分布测试系统由电阻式薄膜感测单元组成，其采用纳米聚酯材料封装，内置高性能导电橡胶，使其具备耐高压、耐高温、高密度等特性。传感器外观为方形，有1in~20in等多种尺寸。应用范围：汽车测试、模具测试、LCD压合、OLED压合、手机压合等应用场景。

设备功能

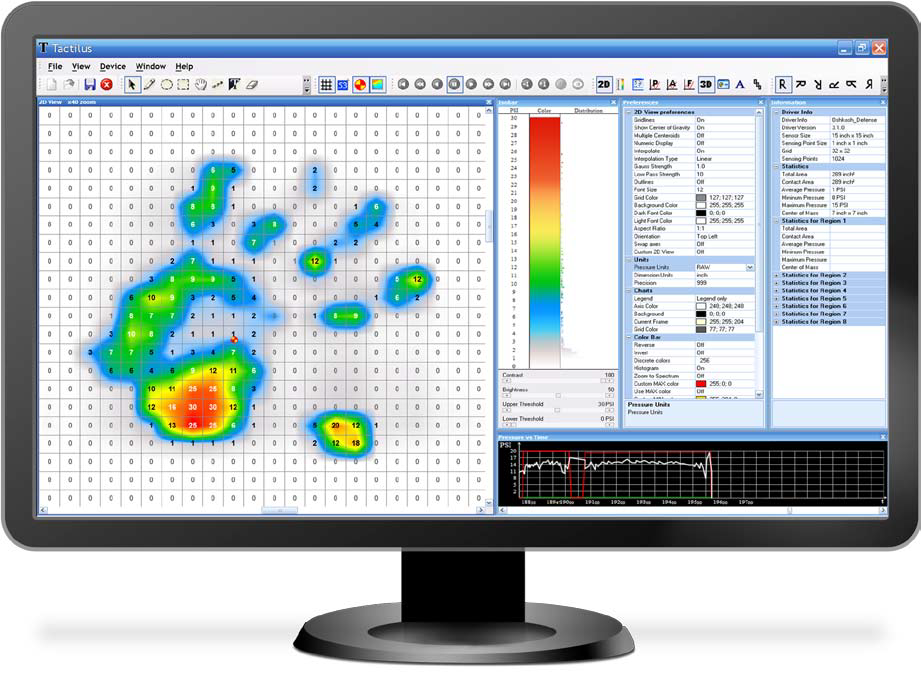

    （1）可在软件接口上实时显示每个感测单元的压力值；

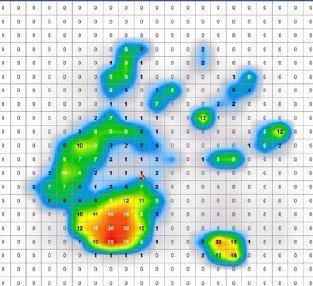

（2）可分析接触面积的压力分布状况，以二维和三维图形显示；

（3）直观显示传感器各个感测单元的二维和三维图形，以蓝绿黄红等基色显示最小值至**值图形；

（4）可显示压力平均值，**值，最小值。

（5）可显示传感器的受力中心点，并可跟踪中心点变化轨迹。

（6）可对整个测量过程进行录制和存储，软件可导入录制的文件，重现整个测试过程。

（7）可随时进行录制与停止，加载录制档案后可快进、后退、慢速播放。

（8）可显示压力与时间曲线

（9） 可输出txt、excel等数据文文件，可输Kg/cm2,RAW,PSI,ATM,mmh,Kpa,bar等力学单位。可显示小数点后4位数值。

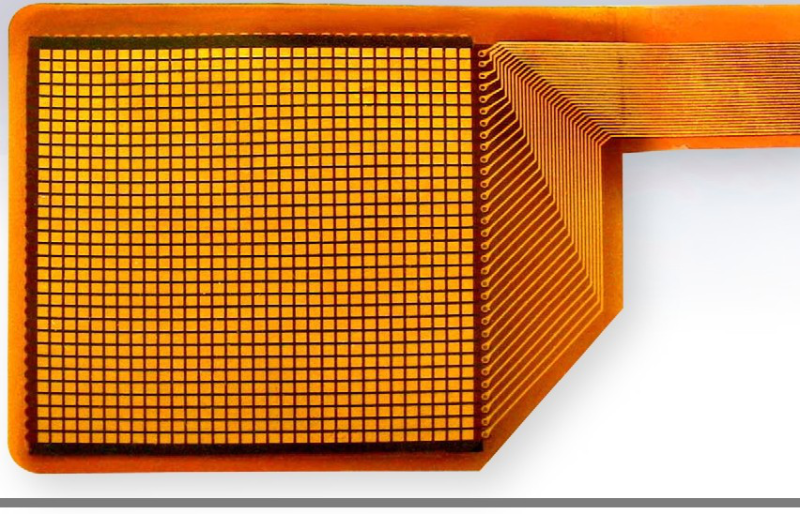

传感器性能：

原理：电阻式

导电材料：导电橡胶

封装材料：纳米聚酯

厚度:0.3mm

频率：200Hz

大小：客制化

**量程：500PSI

设备校准

设备为出厂预校准，校准的测量范围**0-500PSI，无需用户自行校准。

校准方法由NIST美国国家标准与技术研究院检测，并出具证书报告。
