设备原理：

SPI FREE FORM多通道单点压力测量系统工作原理是外部压力作用于32个单独的传感器，可同时或分别采集单个或多组数据，由数据接收器整理数据，在数据采集过程中，数据可与电脑同步，可存储格式为EXCEL、ASCII等。

数据包括多通道单点压力值，以及压力值与时间、区域等关系波形图等。每个传感器元件都进行单独校准、序列化和质量检验，确保了重复性和精确度达到**。此外传感器还装配有符合人体工程学特征的高质量博格（Berg）连接器，保证持久互联。

设备功能：

SPI FREE FORM多通道单点压力测量系统属于自由单点测量系统，可以用于航天、汽车、电子工业、人体工程学等领域。多通道单点压力测量系统可测量复合粘接，压区（线）压力，车辆门封力，冲击力，吸热和散热材料，液晶粘合和人体上指定地点的压力、规模及分布等，是研究压力与时间的关系，压力与区域关系的测量设备，由多个单点建立矩阵，研究矩阵下压力值情况。

SPI FREE FORM多通道单点压力测量系统主要用于测量人体上指定地点的压力、规模及分布等：

（1）可在软件界面上实时显示每个传感单元的压力值；

（2）可显示压力平均值，*大值，*小值。

（3）可对整个测量过程进行录制和存储，软件可导入录制的文件，重现整个测试过程。

（4）可随时进行录制与停止，载入录制档案后可快进、后退、慢速播放。

（5）可显示压力与时间曲线

（6） 可输出txt、excel等数据文档，可输Kg/cm2,RAW,PSI,ATM,mmh,Kpa,bar等力学单位。可显示小数点后4位数值。

主要技术指标

技术参数

传感器原理：电阻式

系统频率：50Hz

传感器厚度：0.1mm

测量范围：0-30PSI可设定

耐用次数：1000次

环境温度：0℃至60℃

相对湿度5%-90% RH。

设备整体保修：1年

传感单元数量：16个

系统精度：±10%

传感器至接收器数据线长达2米

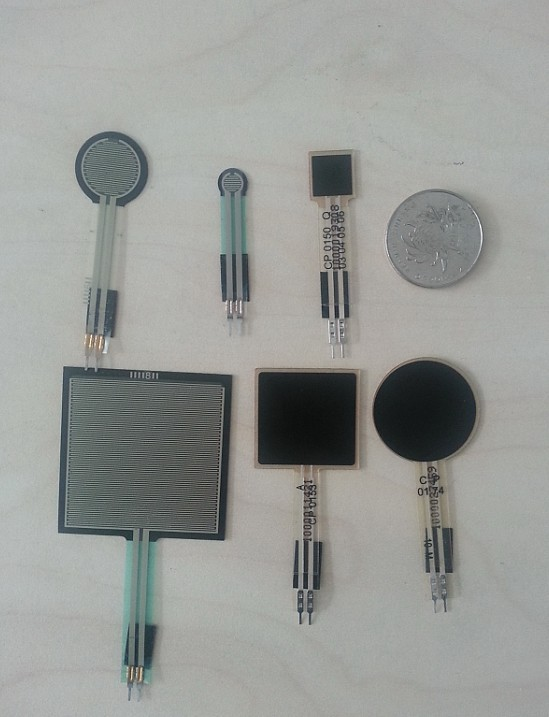

常规传感器尺寸：直径4mm圆形、直径15mm圆形、直径18mm圆形、长宽10mm方形、长宽25mm方形、长宽44mm方形

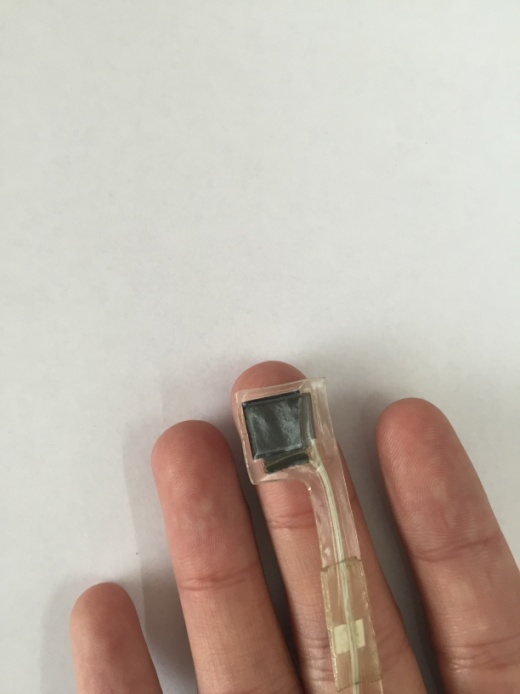

防水超敏捷传感器：长宽8mm方形

*小压强：0-2PSI

分析软件可安装于WINXP/VIST/WIN7/WIN8等操作系统

设备的校准

设备为出厂预校准，校准的测量范围是0-30PSI，无需用户自行校准。

设备由NIST美国国家标准与技术研究院检测，并出具校验证书。

设备详细配置及数量
